Network topology

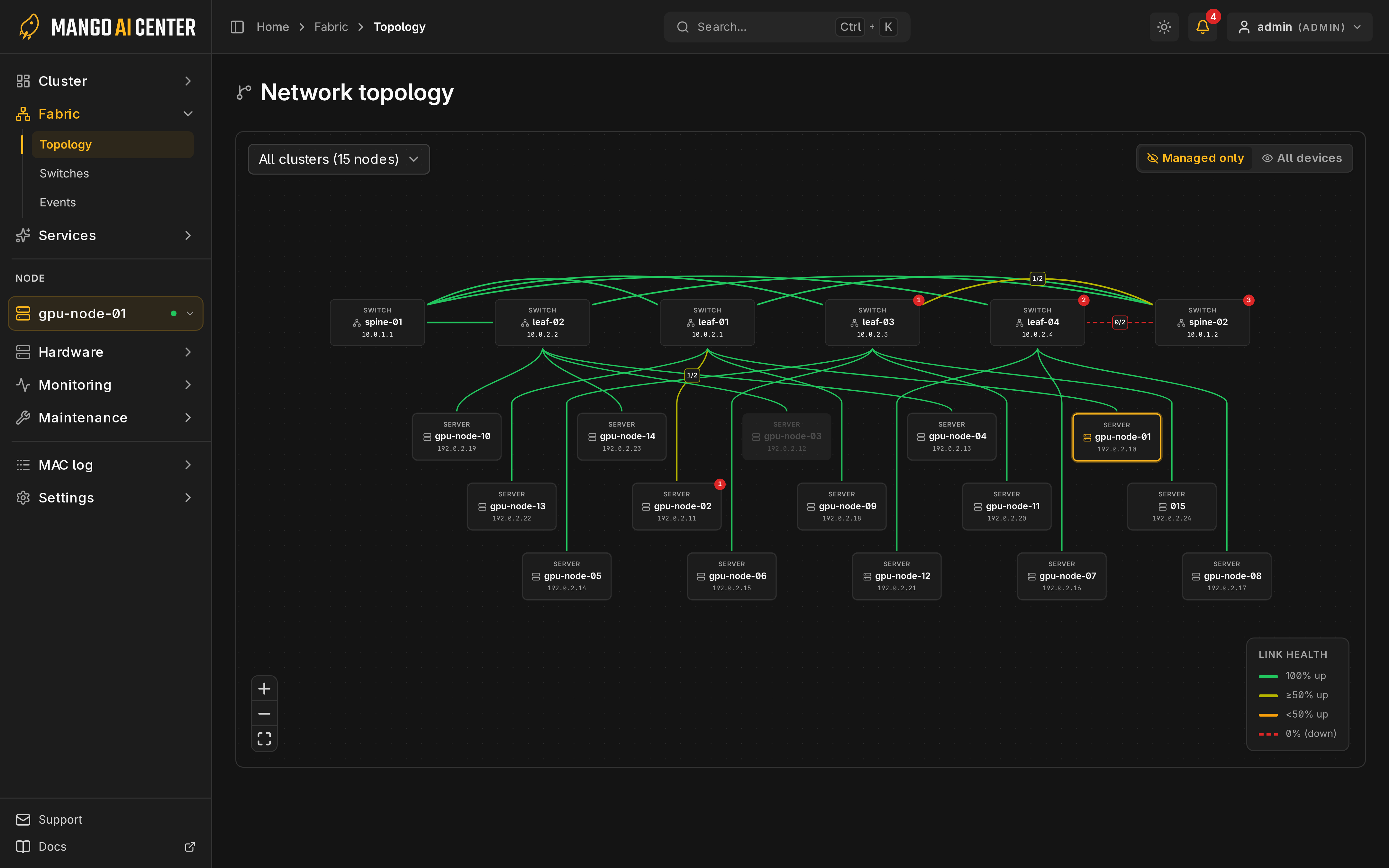

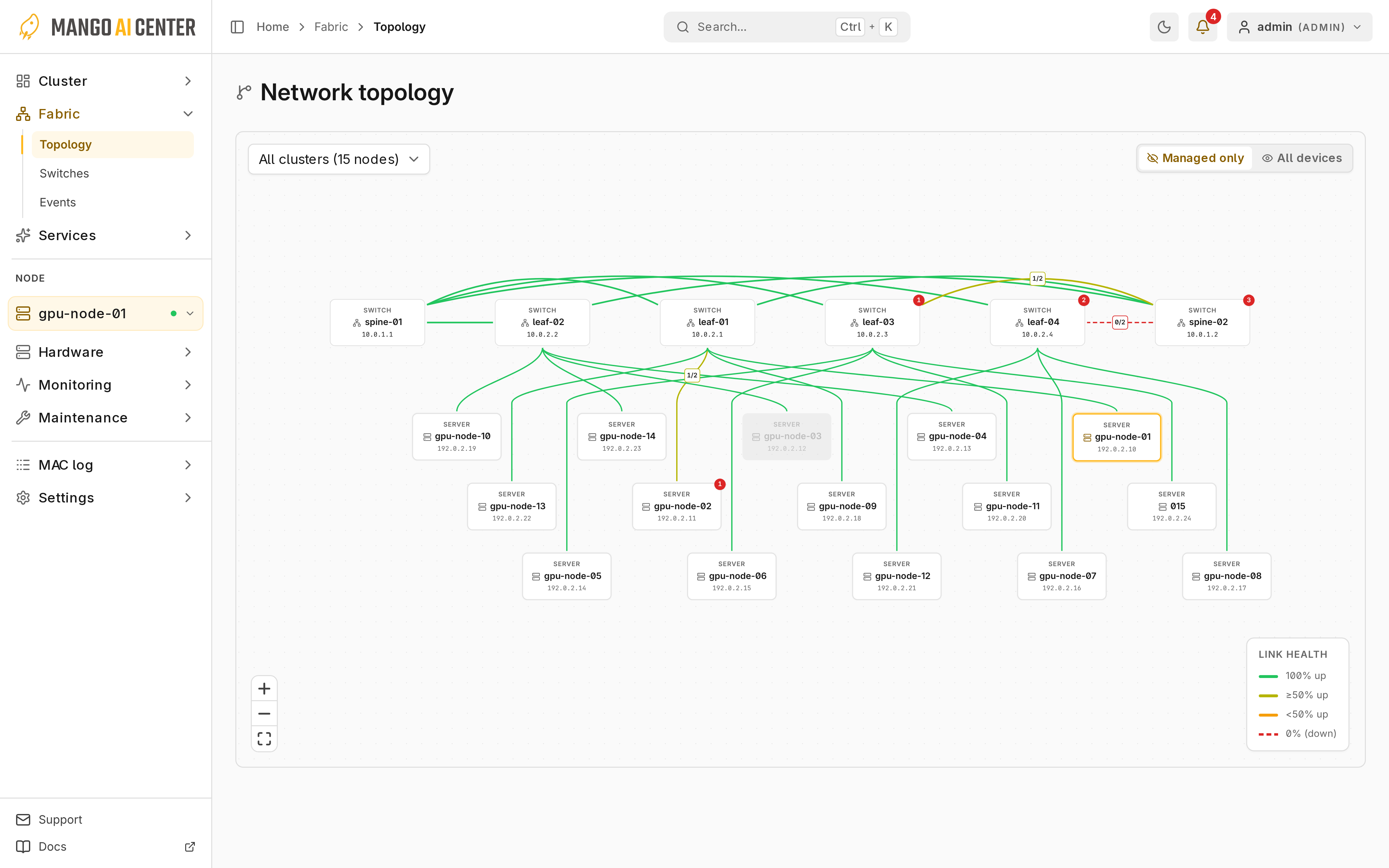

Fabric → Topology는 LLDP로 발견한 스위치와 서버 NIC 연결을 표시합니다.

장치와 링크

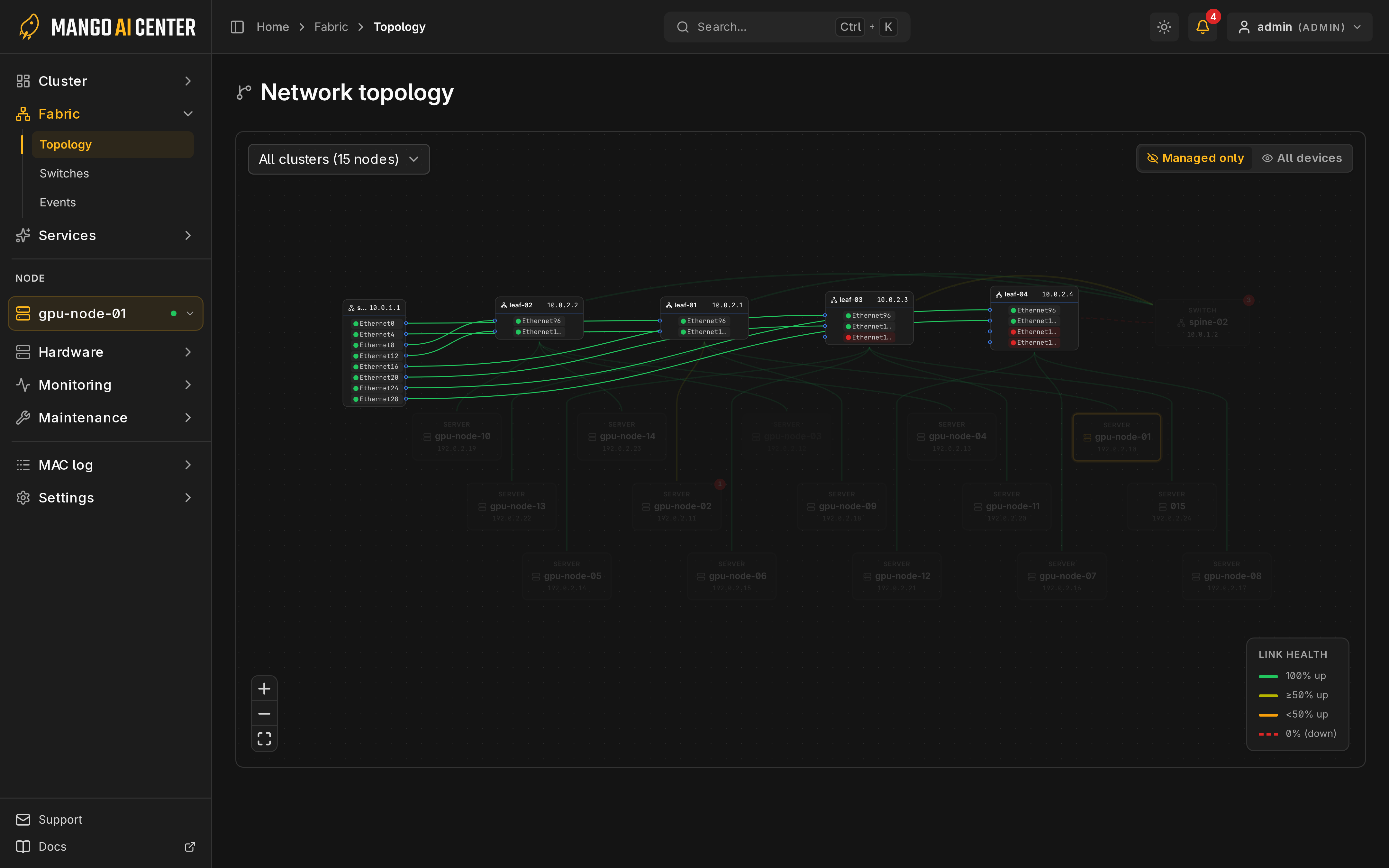

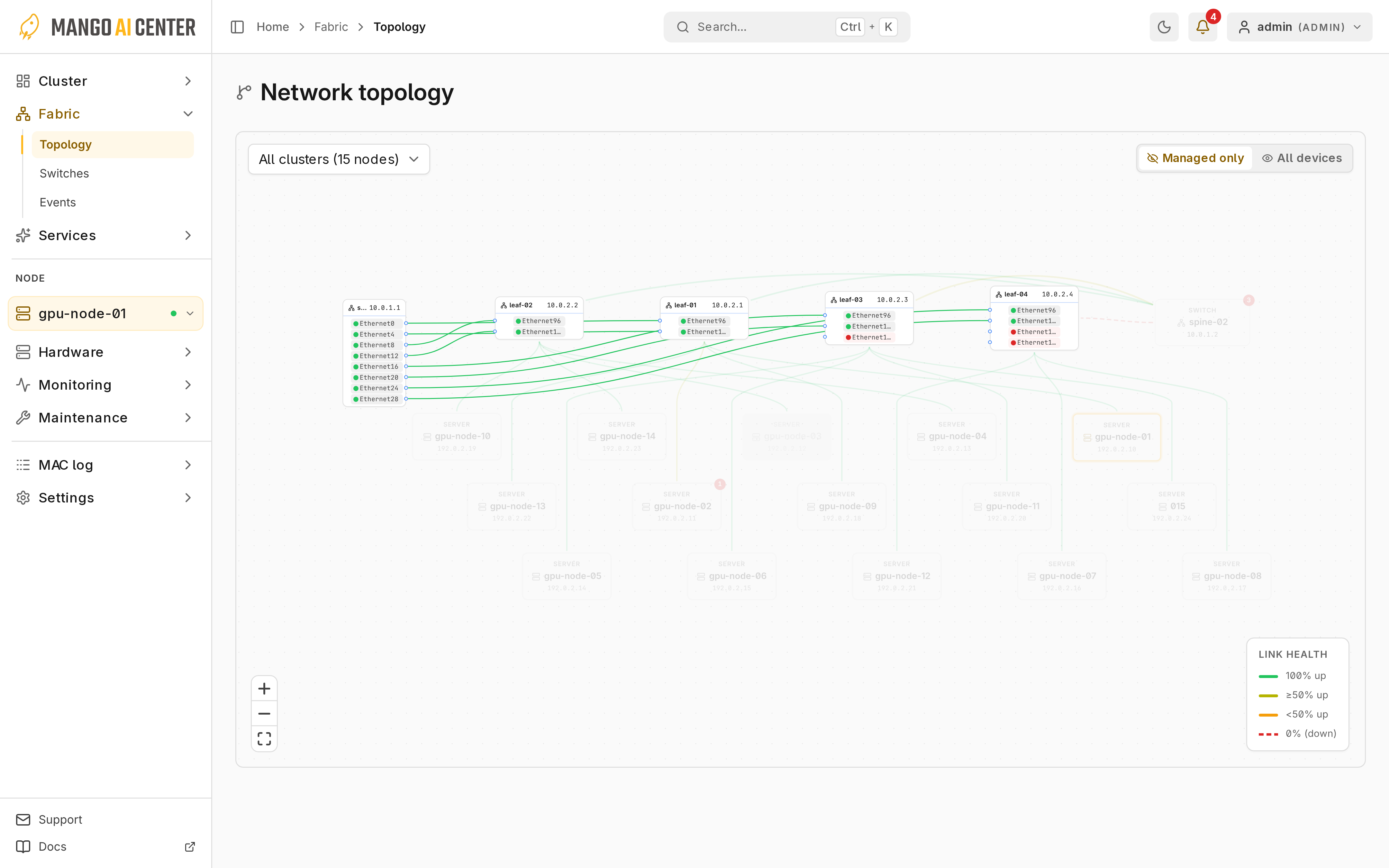

연결선 하나는 두 장치 사이의 링크를 묶어 표시하며, 색상은 up인 링크의 비율을 나타냅니다. 초록은 전체, 연두는 절반 이상, 노랑은 절반 미만, 빨간 점선은 up인 링크가 없다는 뜻입니다. 인터페이스를 펼치면 개별 링크를 볼 수 있습니다. 서버를 선택하면 NIC 상세 정보가, 관리 대상 스위치를 선택하면 스위치 패널이 열립니다. 서버끼리 직접 연결한 RDMA 케이블은 표시되지 않습니다.

화면 조작

• 클러스터 선택 목록에서 표시할 패브릭을 선택하세요. All clusters를 선택하면 모두 표시됩니다.
• Managed only / All devices로 관리 대상이 아닌 LLDP 장치를 숨기거나 표시하세요.

하단 배너에는 등록되어 있지만 구성도에 없는 서버가 나열되므로 해당 서버의 LLDP와 링크 상태를 확인하세요. 트래픽은 Switch Counters와 NIC Performance에서 확인하세요.

링크 이력

Fabric events에서 링크별 상태 변경 내역을 확인할 수 있습니다.
