Server

Hardware → Server는 선택한 node의 시스템 정보, BIOS 관련 정보, PCIe 배치를 표시합니다.

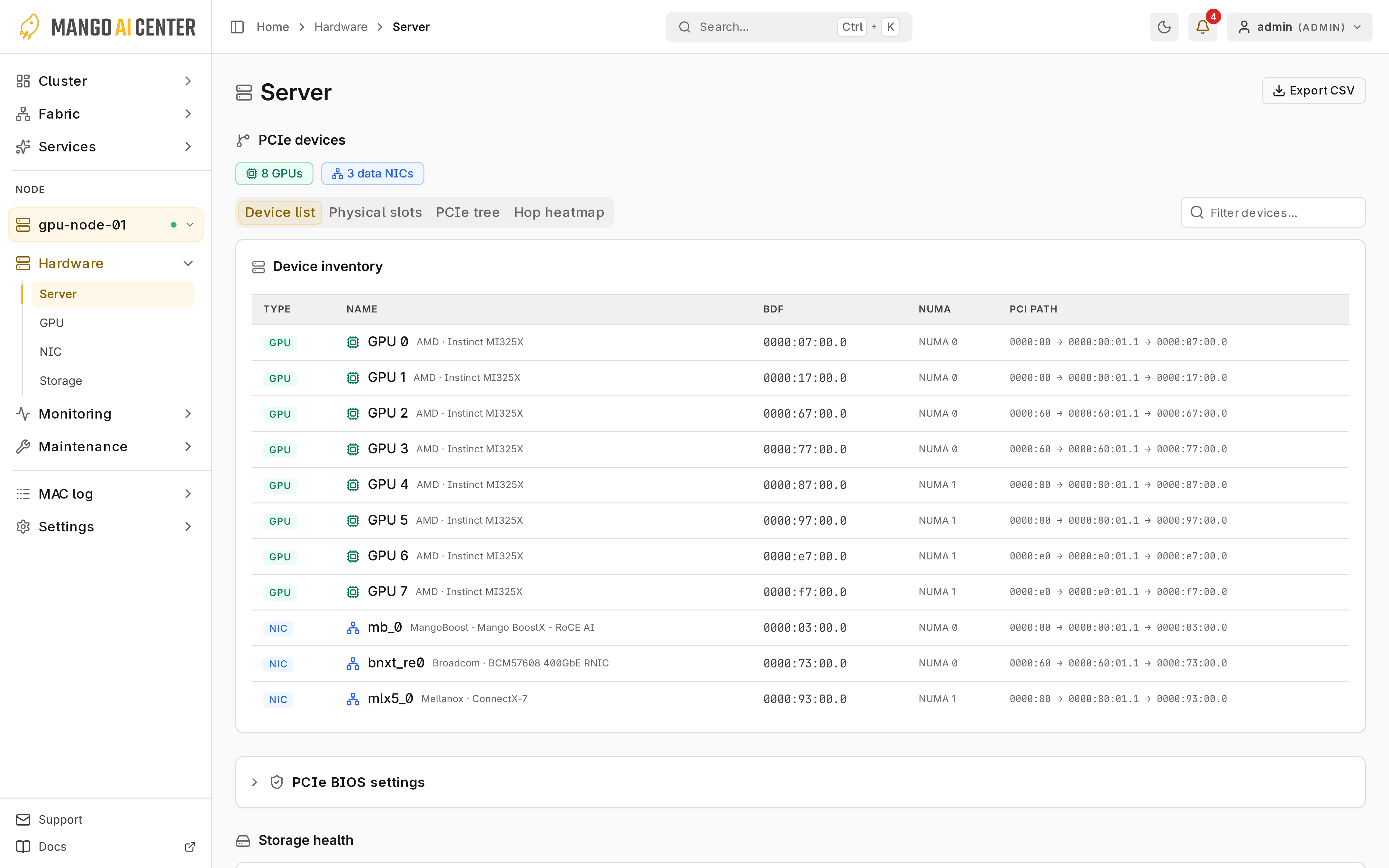

Server: 선택한 node의 PCIe 장치와 시스템 정보Server: 선택한 node의 PCIe 장치와 시스템 정보

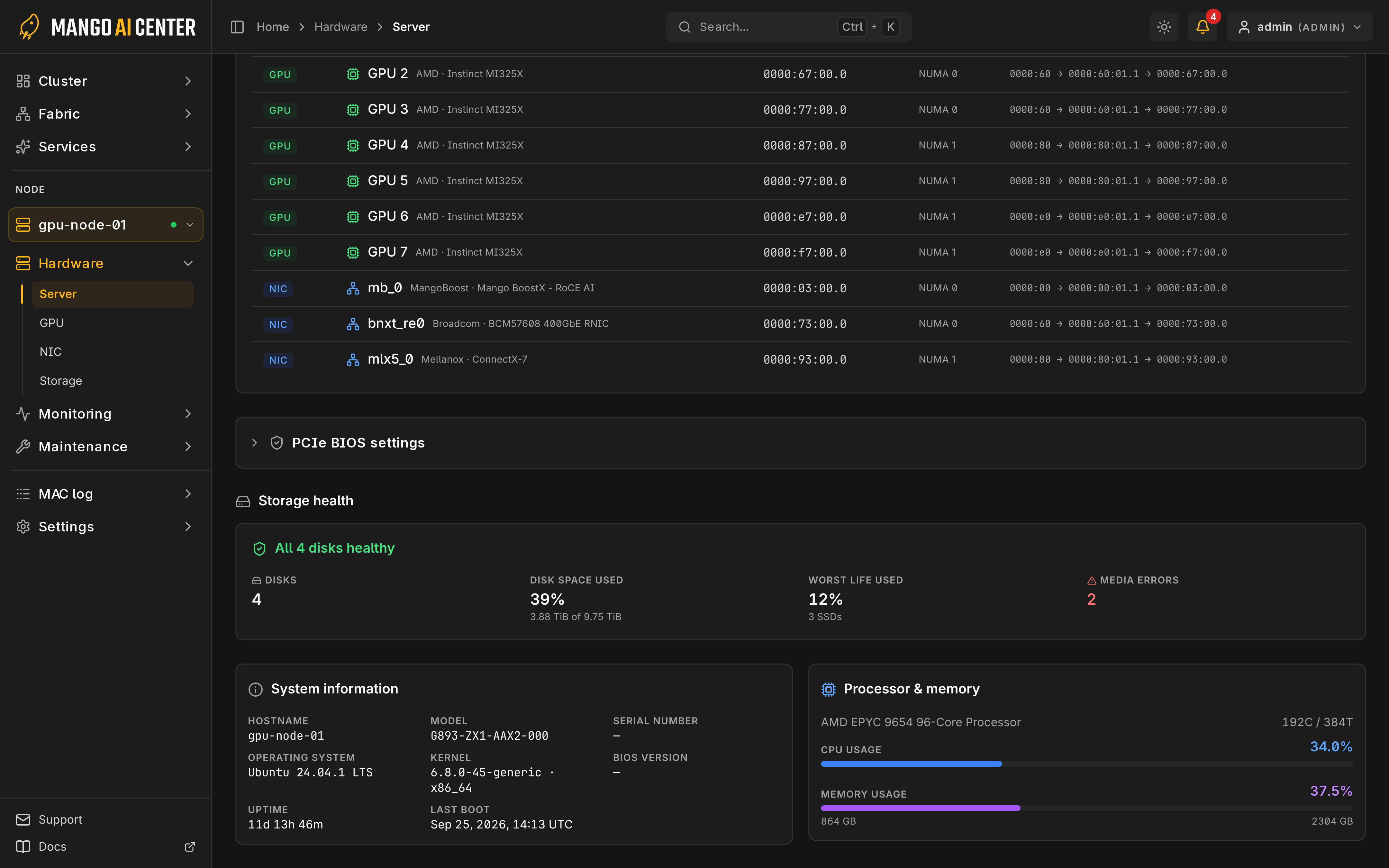

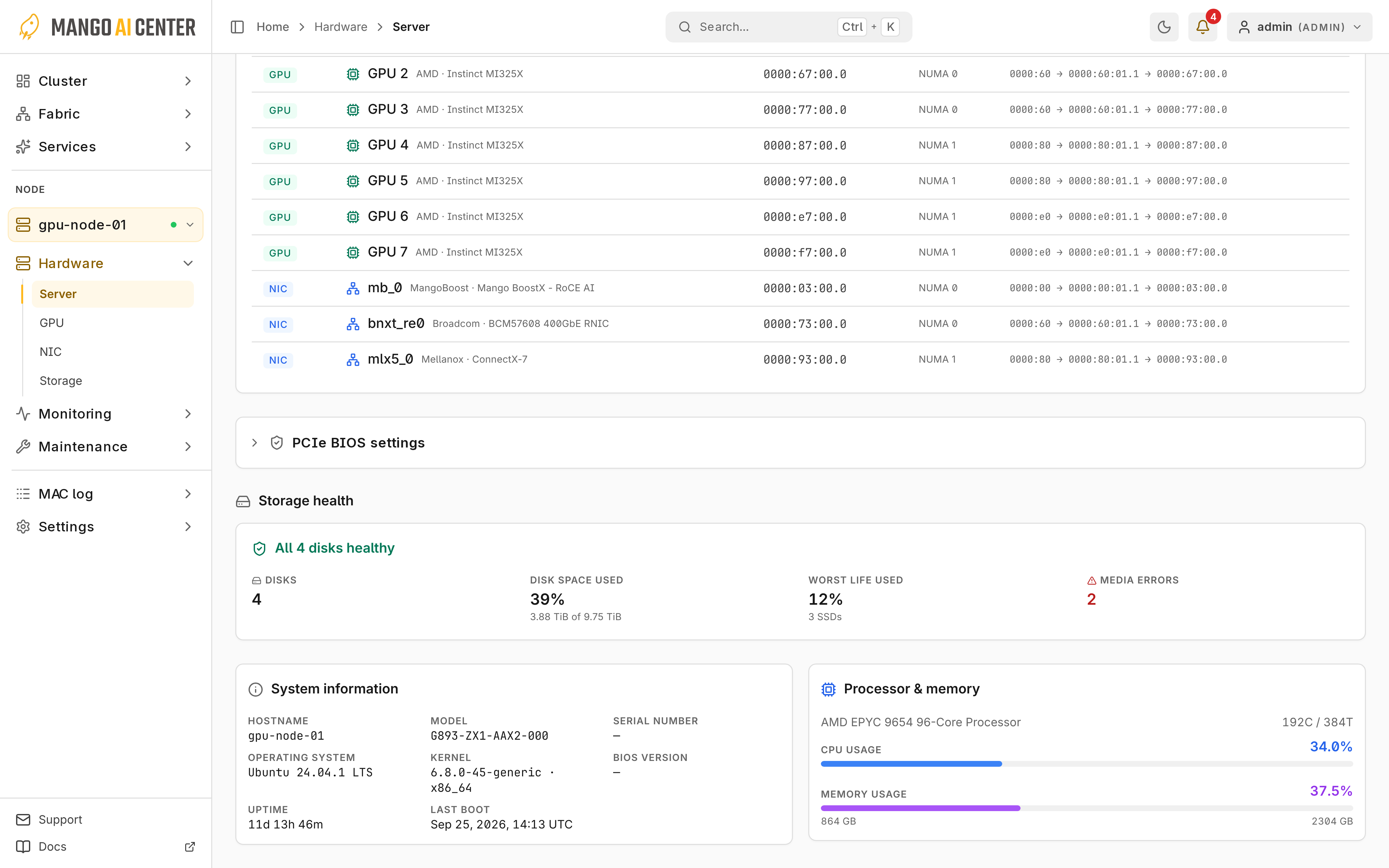

시스템과 소프트웨어​

DPU 항목 수는 물리 카드 수가 아니라 PCI 기능(function) 수입니다. 물리 카드는 NIC 페이지에서 확인하세요. 패키지는 Software에서 관리하세요.

server systemserver system

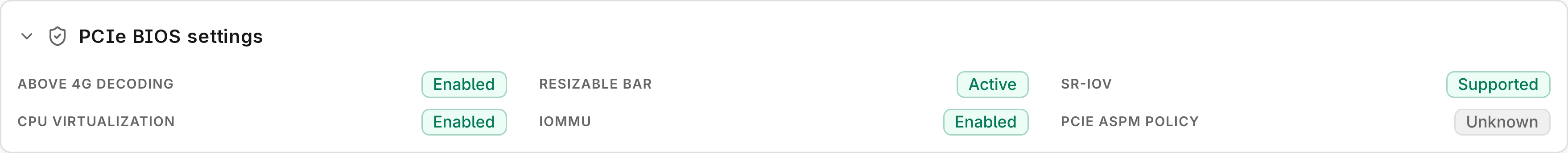

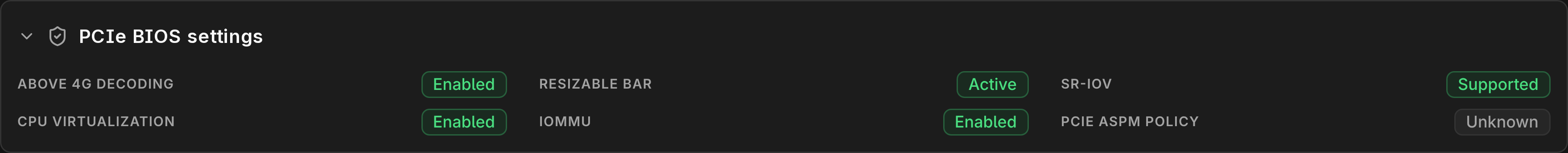

BIOS 관련 정보​

Unknown은 측정값이 수집되지 않았다는 뜻입니다. Resizable BAR 상태는 추론한 값이므로 큰 BAR가 고정된 장치는 활성 상태로 보일 수 있습니다. BIOS를 변경하기 전에 하드웨어 사양을 확인하세요.

server biosserver bios

PCIe 뷰​

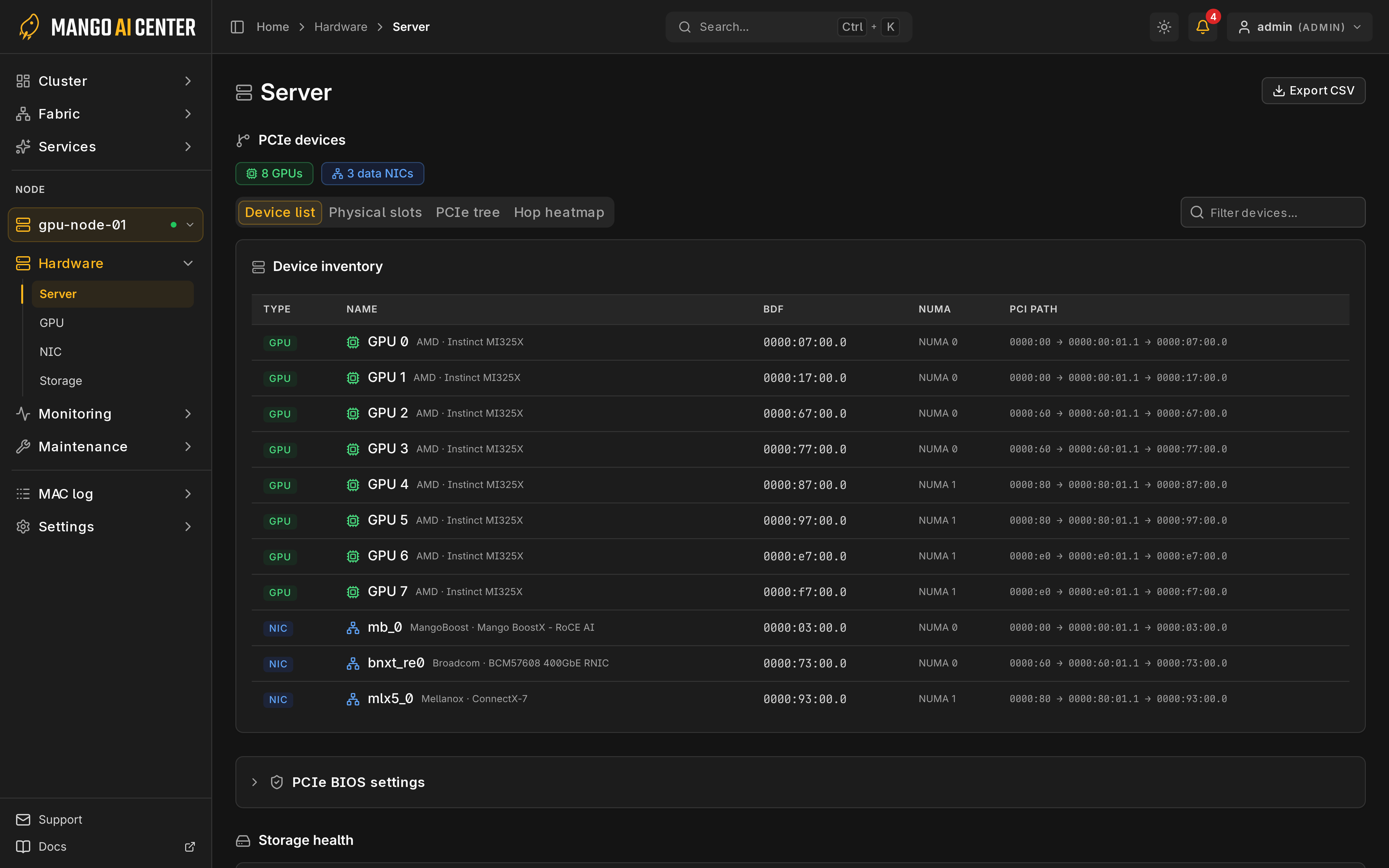

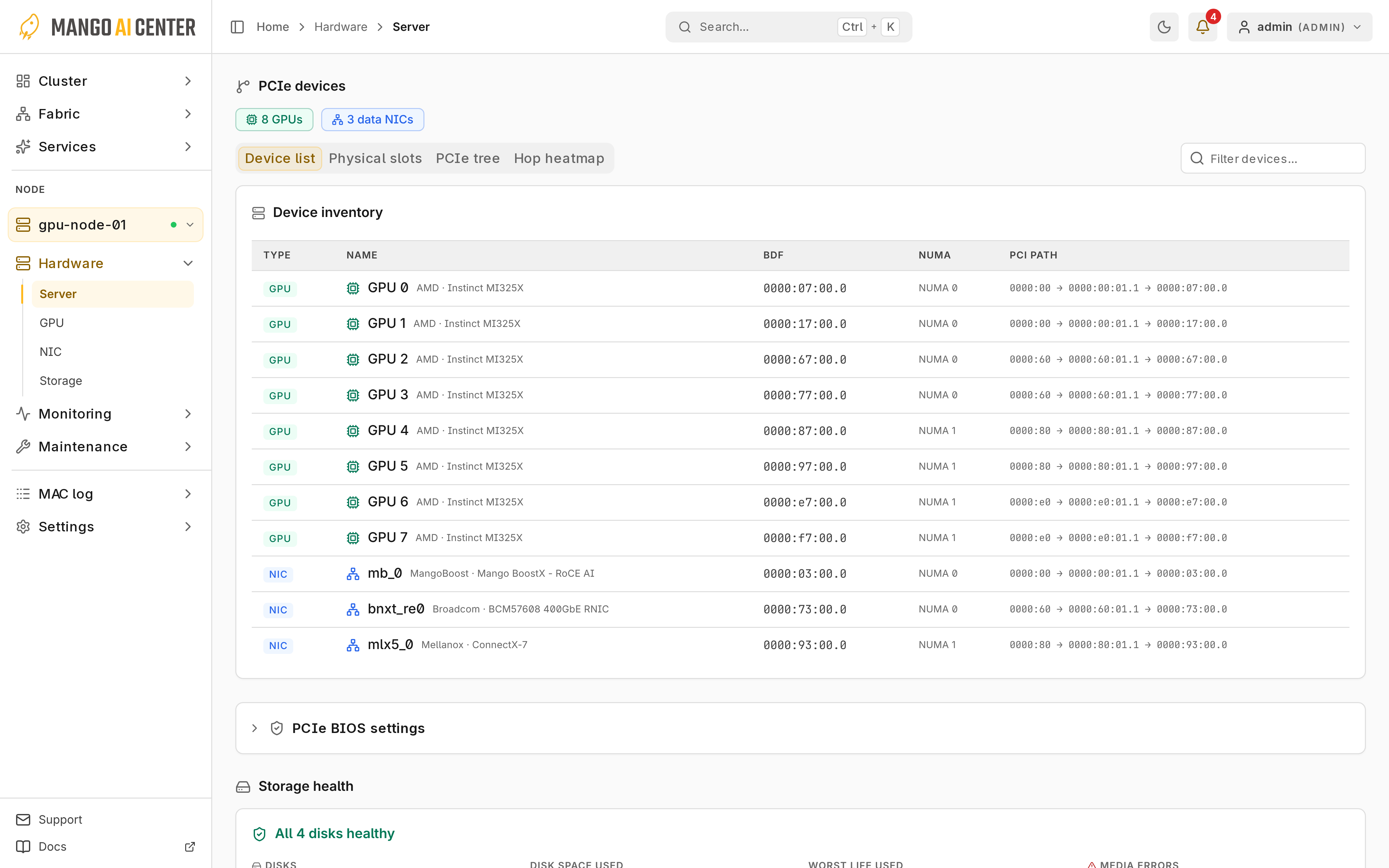

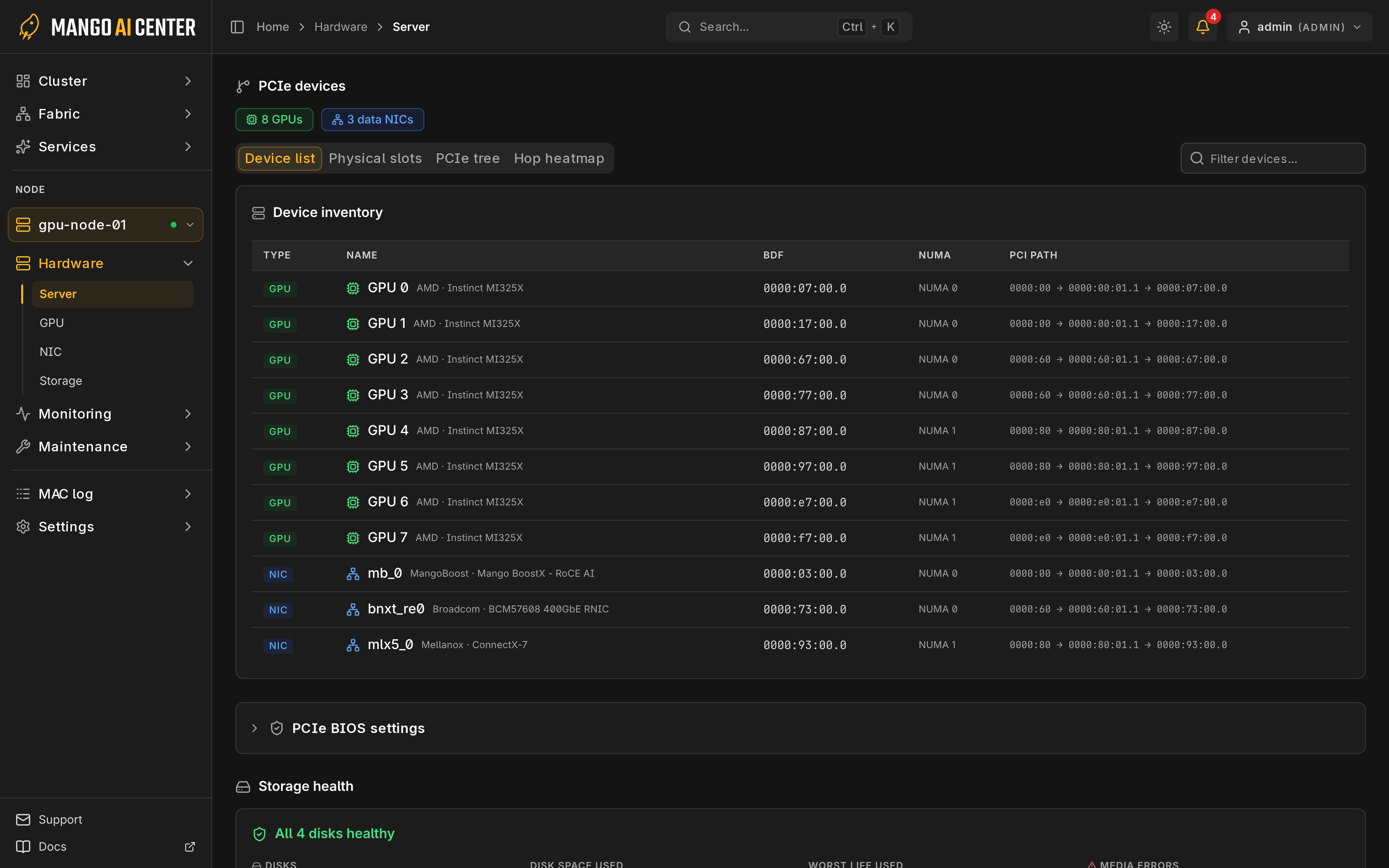

  • Device list — BDF, NUMA node, PCI 경로를 표시합니다.

    server devicesserver devices

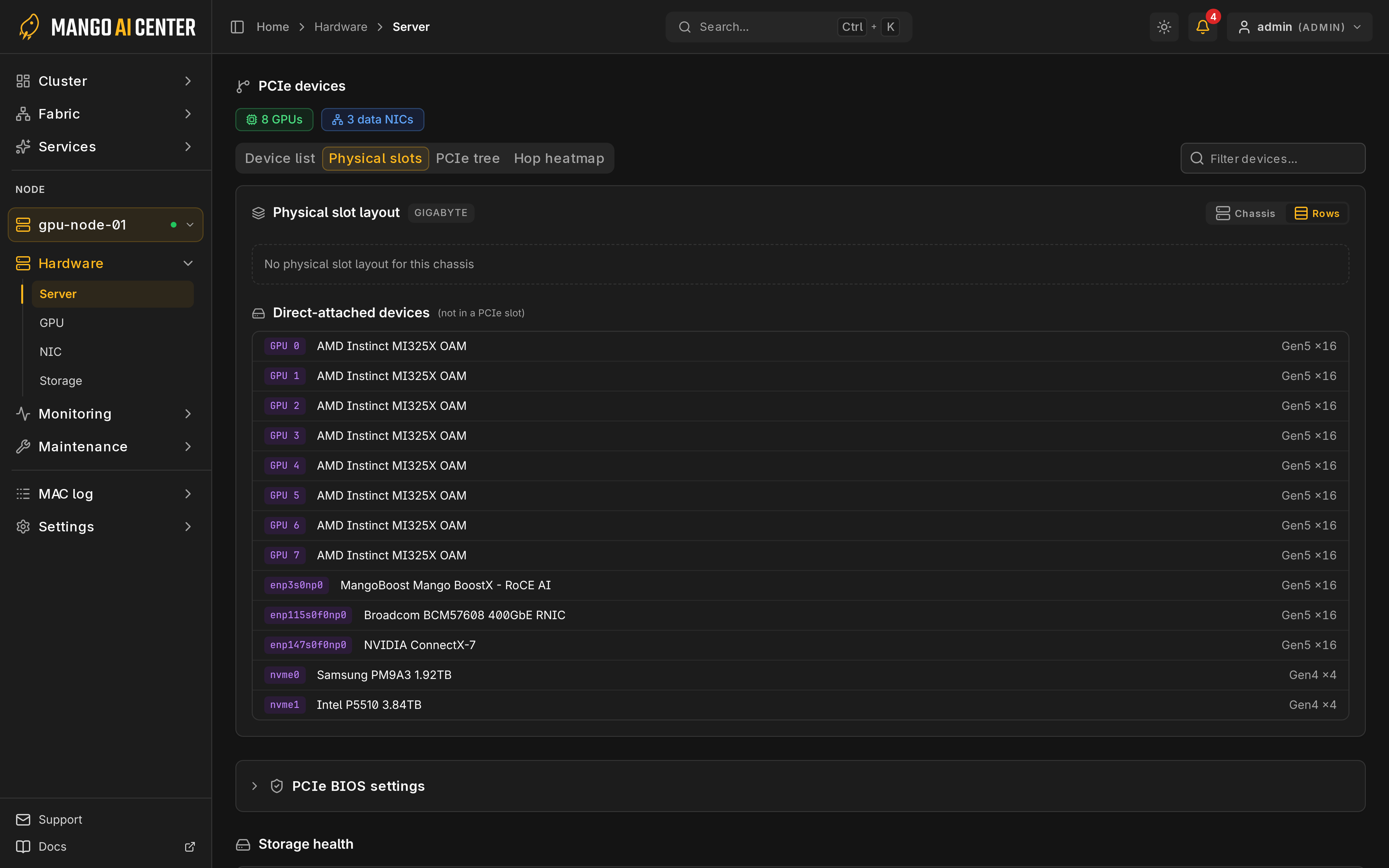

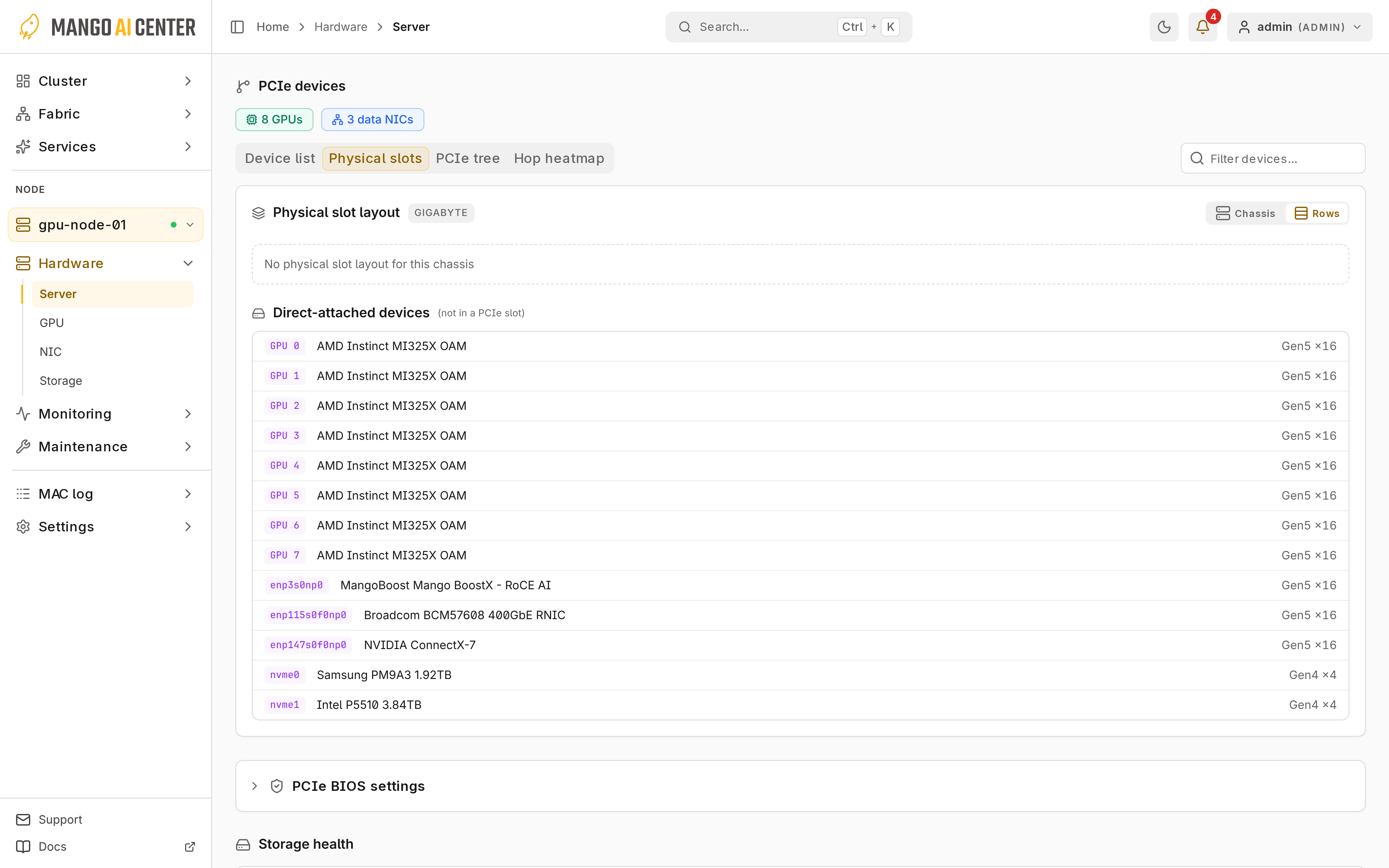

  • Physical slots — 슬롯과 장치의 대응 관계를 표시합니다.

    server slotsserver slots

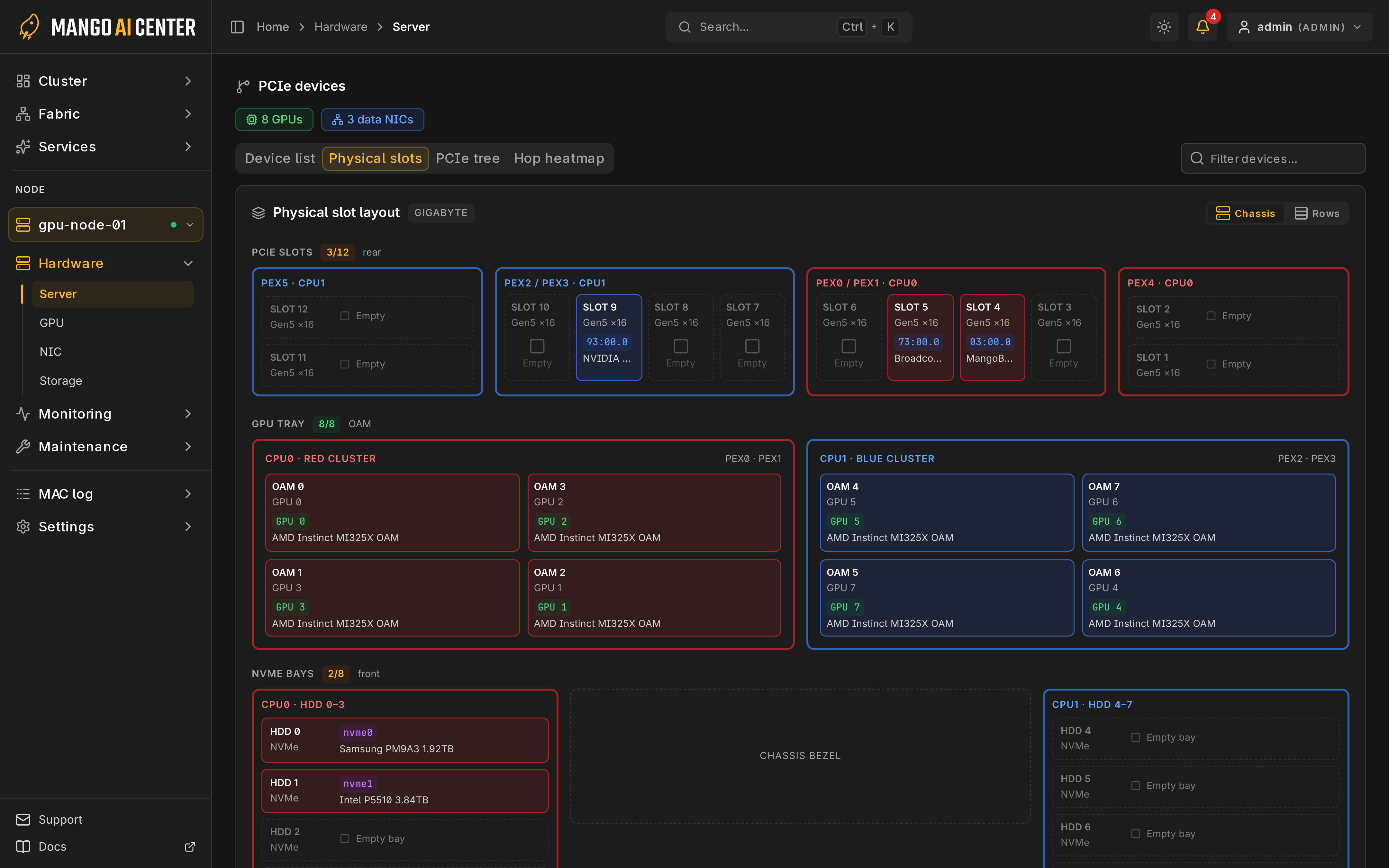

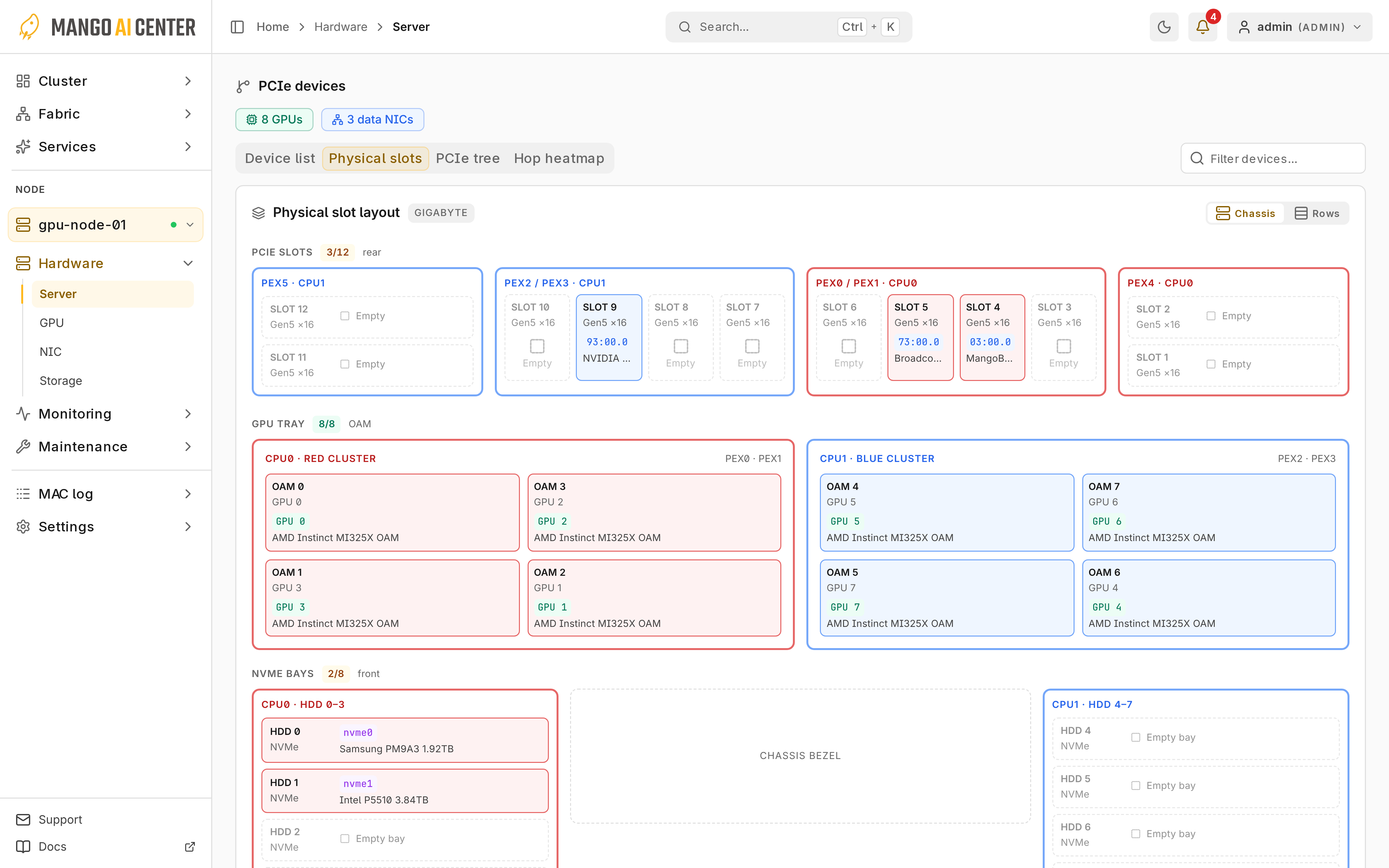

  • Chassis — 서버 모델별 슬롯 배치를 표시합니다.

    server chassisserver chassis

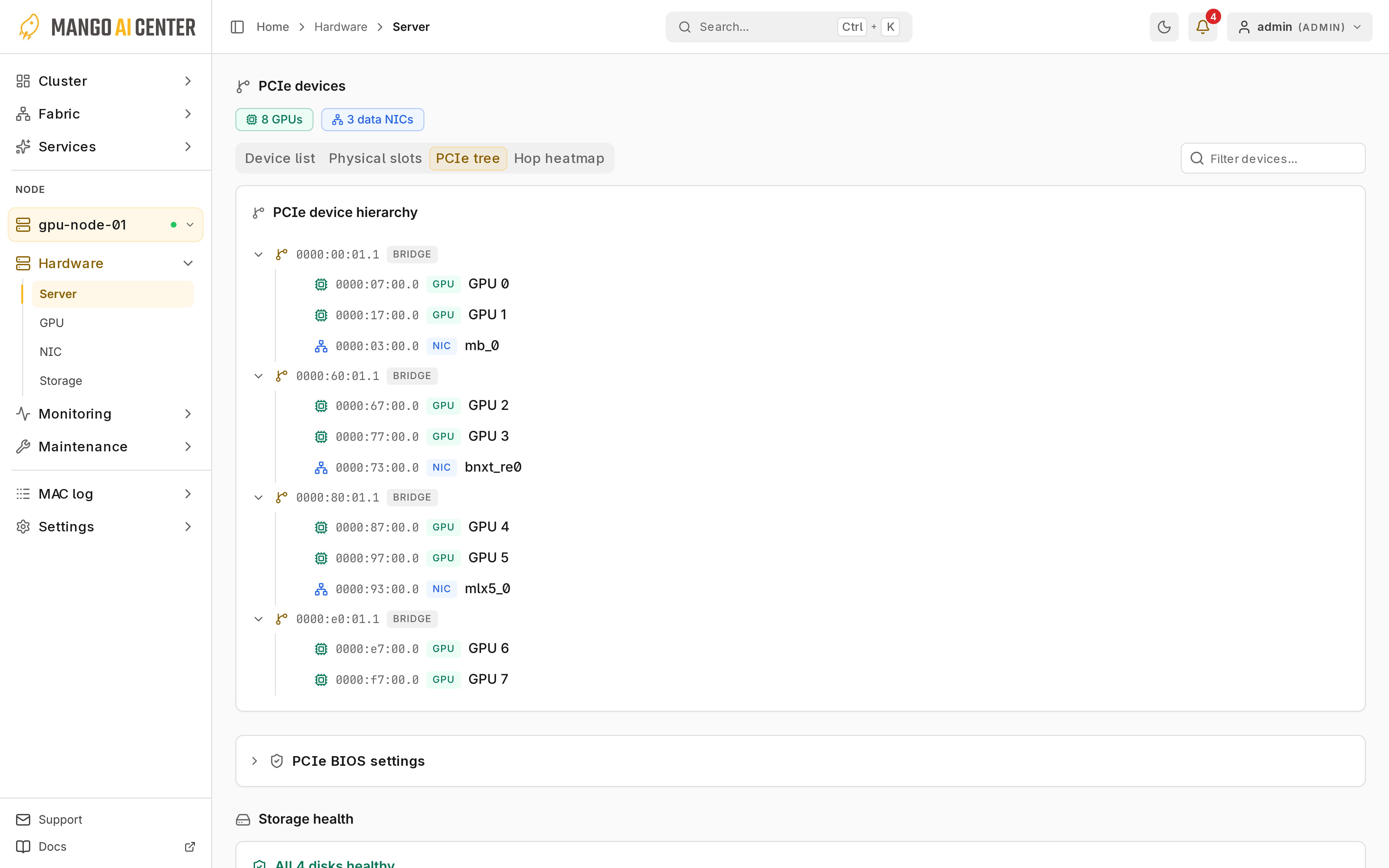

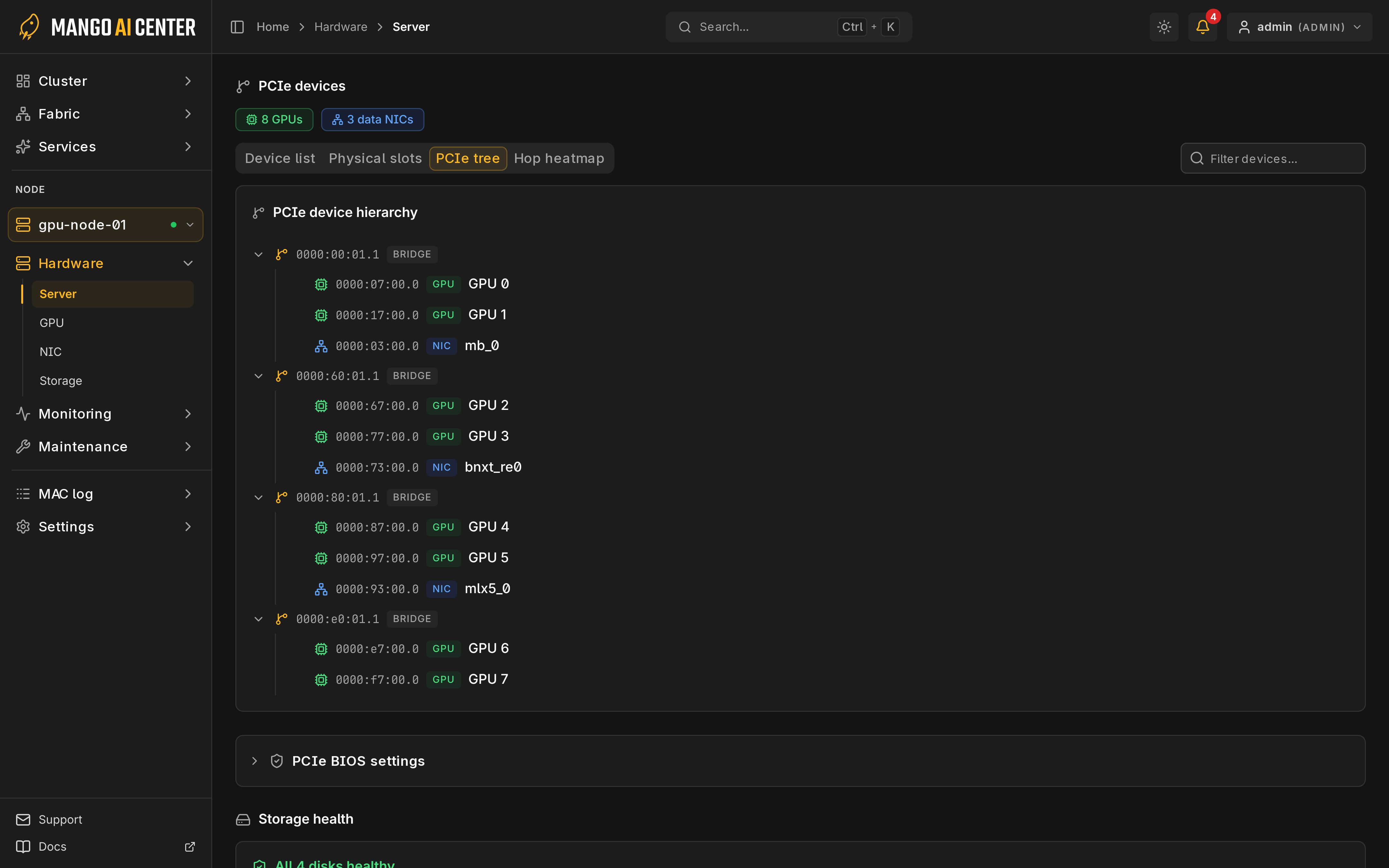

  • PCIe tree — 호스트의 PCIe 계층 구조를 표시합니다.

    server treeserver tree

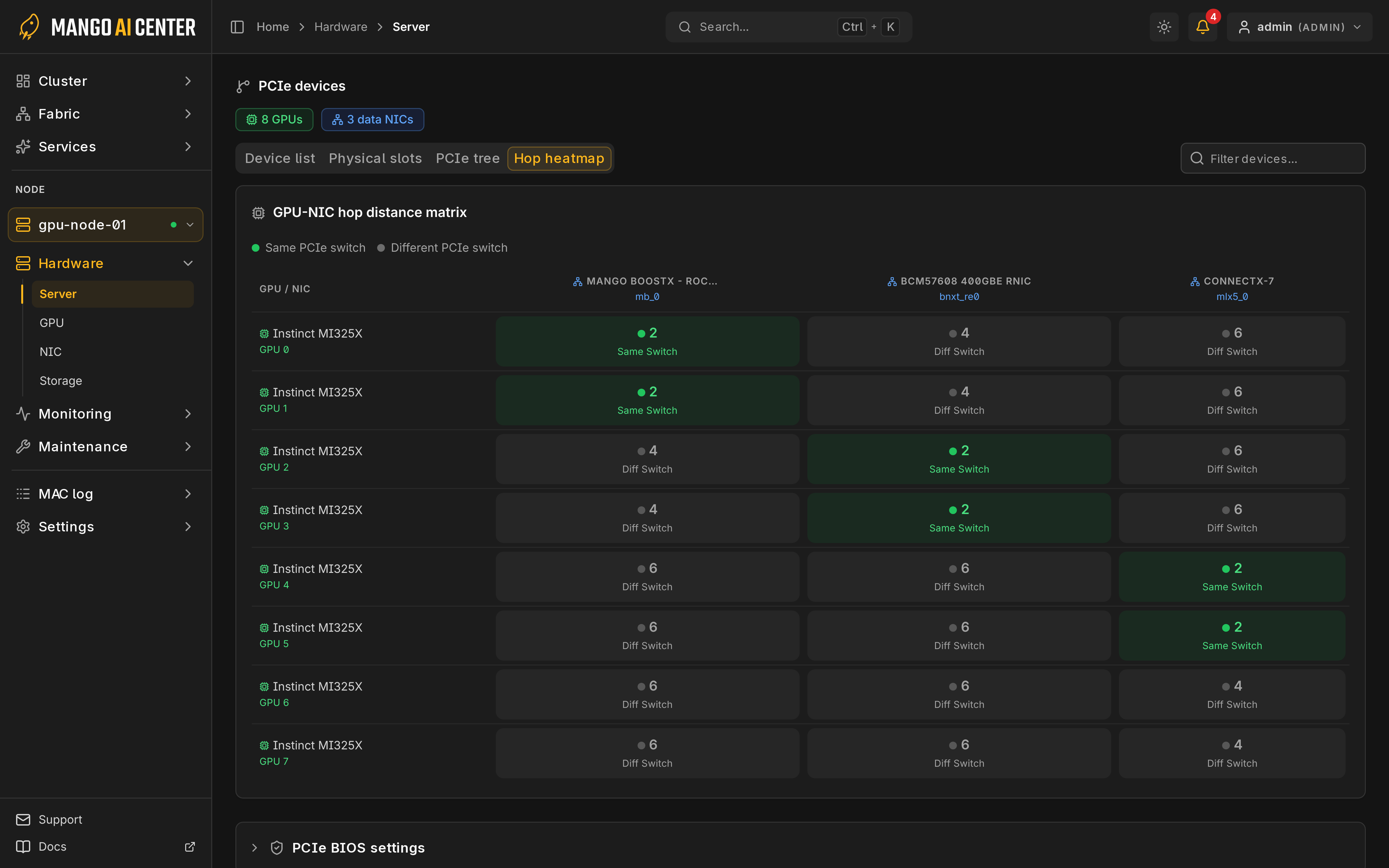

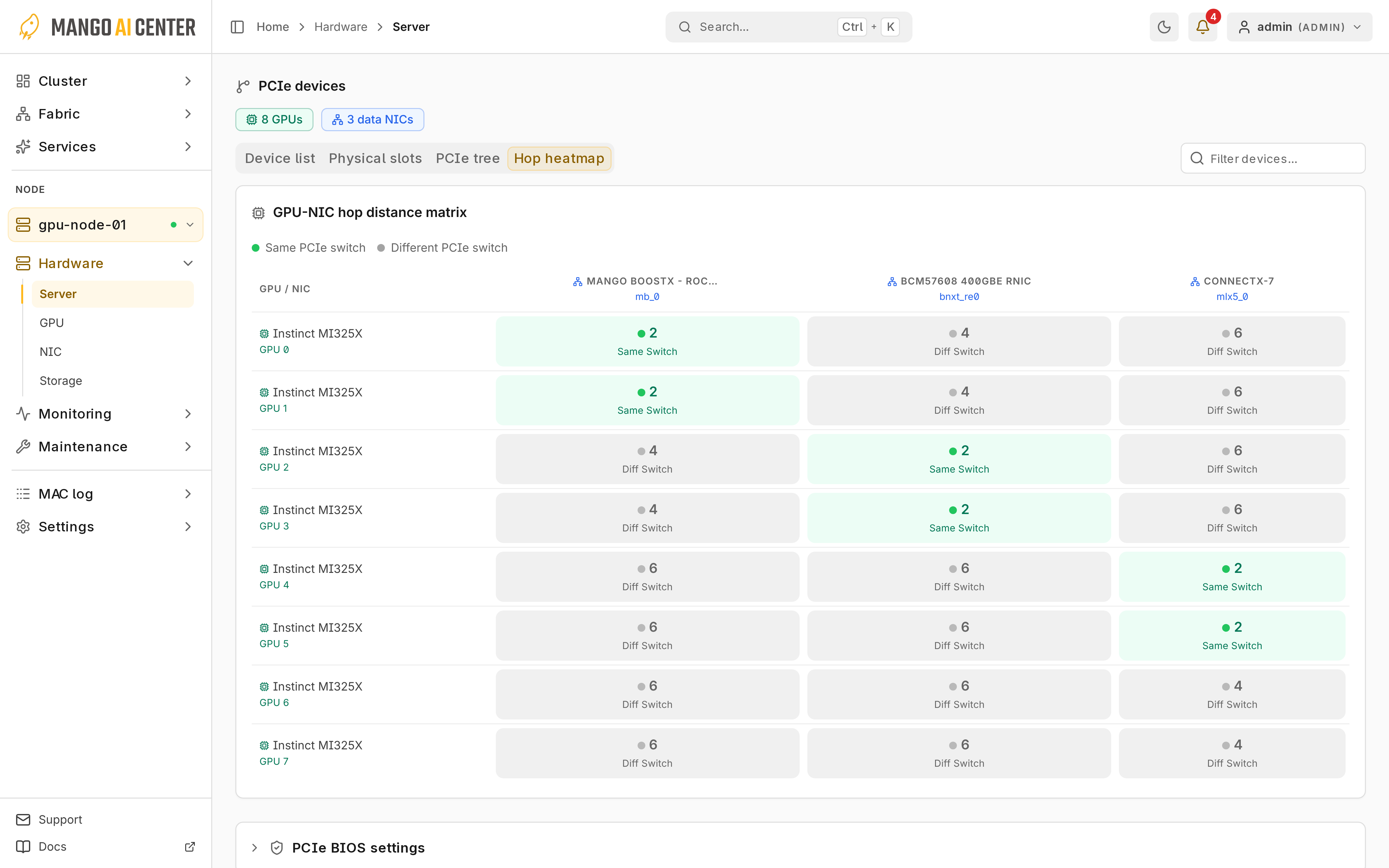

  • Hop heatmap — GPU와 NIC 사이의 PCIe 거리를 표시합니다. 강조 표시된 쌍은 같은 스위치를 공유하는 것으로 추론된 쌍입니다.

    server heatmapserver heatmap
