전력 & 온도

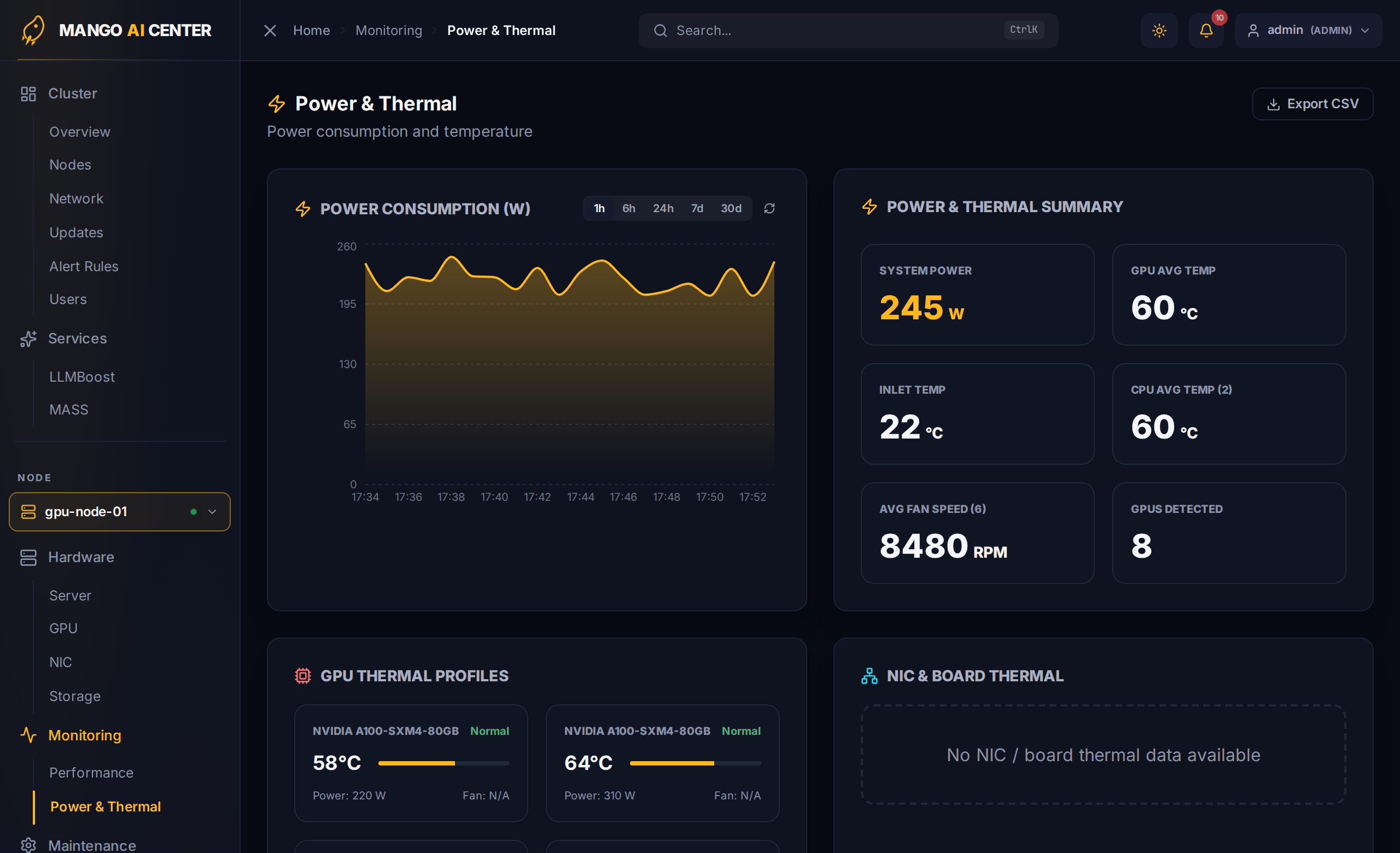

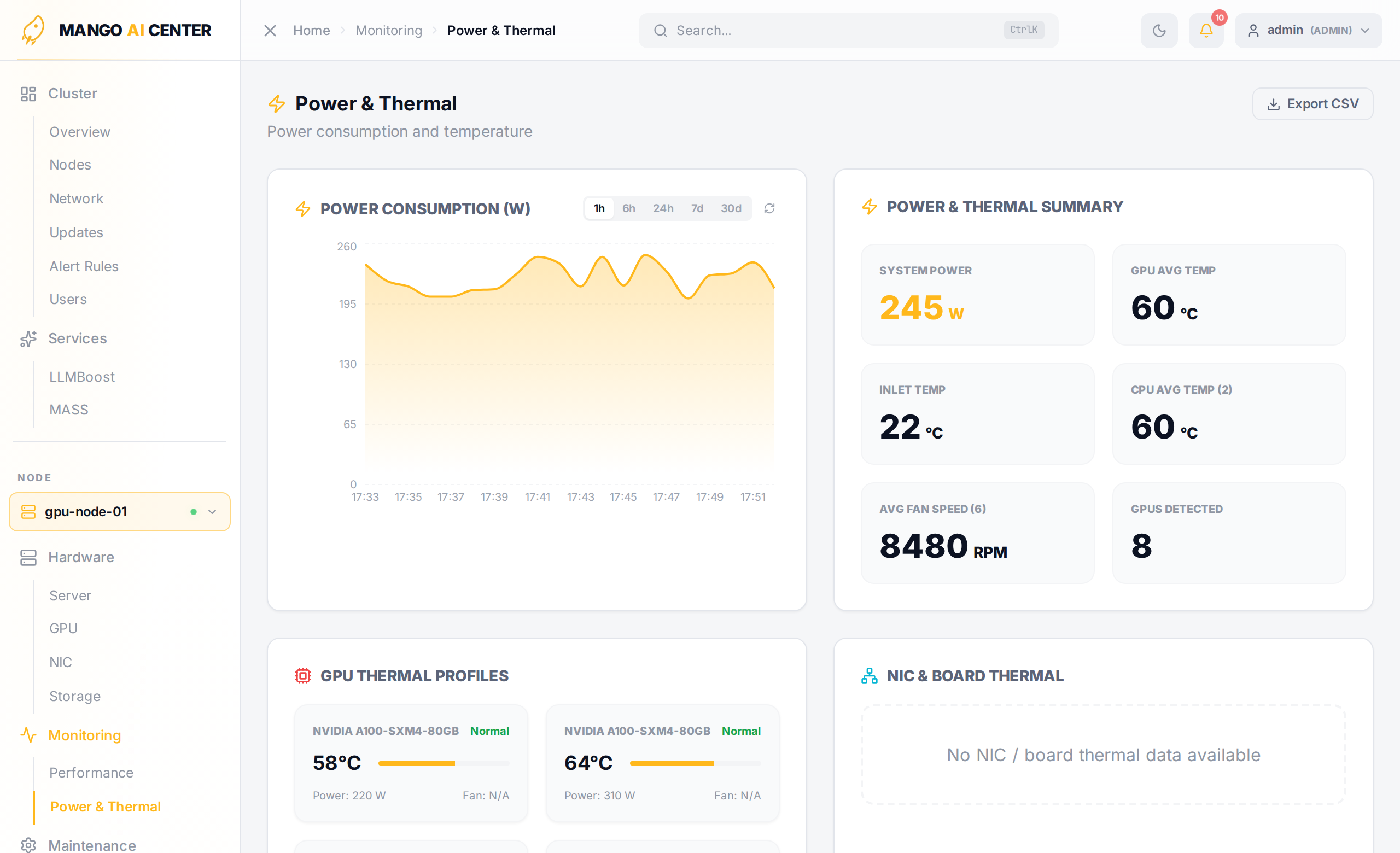

선택된 노드의 환경 측면을 보여주는 페이지입니다 — 전력 소비, 온도 맵, PSU 상태.

전력 & 온도전력 & 온도

페이지 구성​

Power​

  • 노드 총 소비 (W) — BMC가 보고하는 모든 PSU의 합
  • PSU별 소비 — 한쪽이 트립되기 전에 PSU 페어의 불균형을 잡아내는 데 유용
  • GPU 합계 — 노드 전력 중 GPU가 차지하는 비중
  • 성능과 동일한 구간을 따르는 추이 차트

Thermal​

  • 흡기 / 배기의 주변 온도
  • CPU 패키지 온도
  • GPU 온도 맵 — GPU마다 셀 하나씩, 클러스터 중앙값을 기준으로 색조가 결정됩니다. 빨간 셀 하나가 핫스팟이 어디에 있는지 정확히 알려줍니다
  • DPU 온도 — MangoBoost 카드의 경우 FPGA + SoC 센서

PSU 상태​

PSU별 Pass / Warning / Fail과 함께 이중화 상태 ("redundant" / "degraded")를 보여줍니다.

언제 들여다보면 좋은가​

  • 뜨거운 랙 추적 — 노드들의 GPU 온도 맵을 가로질러 셀에 마우스를 올려가며 가장 뜨거운 GPU를 찾습니다.
  • 여름 대비 점검 — 7일 구간으로 바꿔 냉각이 부하를 따라가는지 확인합니다.
  • 전력 예산 관리 — 추가 워크로드를 올리기 전에, 노드별 합계를 랙 PDU 한계와 비교해 봅니다.
